了解弹性连杆振动输送机的结构形式和工作原理

       弹性连杆式输送机是一种近共振类振动机，是利用偏心轴（亦称曲柄）的回转，通过驱动连杆和主振动弹簧来带动参振槽体实现直线往复运动，而达到物料输送的一种振动输送机。弹性连杆式振动输送机是一种实用性很强的振动输送机，该机在振动状态时具有平稳性和可靠性。弹性连杆式振动输送机具有低频率大振幅特点。

       弹性连杆式输送机是由传动装置、槽体、导向杆、主振弹簧、底架等几个部分组成。装于固定低架上的电动机通过V带与偏心轴连接，连杆一段装于轴的偏心上，另一端通过弹簧与槽体相连。槽体由倾斜放置的导向杆支承，导向杆的作用是限制槽体的运动方向的。槽体下方装有主振弹簧，其作用是使振动系统处在近共振状态下工作。 偏心轴旋转使连杆端部作往复运动，激起料槽作定向振动。促使槽内物料不断地向前移动。

        下面我们来了解弹性连杆振动输送机的结构形式和工作原理吧。

1、结构形式：

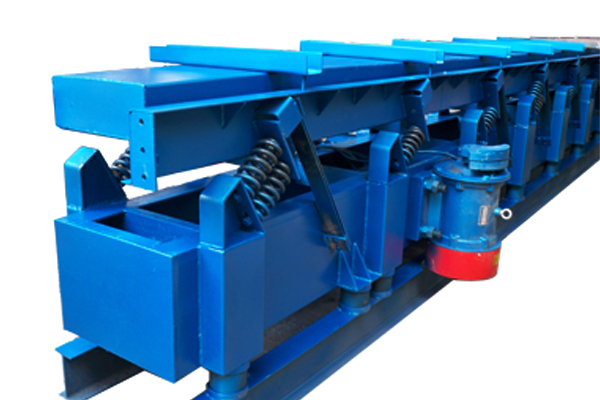

        弹性连杆式振动输送机作为双质体机构时，其结构有槽体（上质体）、机架（下质体）、主振弹簧、隔振弹簧、支撑弹簧、支撑摆杆（亦称导向连杆）、驱动连杆、偏心轴、以及电动机、皮带轮和三角胶带等组成。

        槽体和支架之间分别由刚性支撑摆杆和支撑弹簧支承，并由主振弹簧、偏心轴、驱动连杆连接构成激振力源总成，机架由隔振弹簧支承同地基隔开形成双质结构。

2、工作原理：

        当电动机通过三角胶带传动，带动偏心轴转动时，利用驱动连杆和主振弹簧来激振参振槽体沿一定激振方向作直线往复运动，从而带动物料、工作作定向抛掷运动来实现振动输送之目的。因为振动幅度是定值（即偏心轴的偏心距），所以振动状态时的稳定性好，所需激振力、功耗相对也较低，激振力传递稳定，能实现较长距离的输送及其他多种范围的应用。

        弹性连杆式振动输送机为近共振类振动输送机，当振动输送机为单质体时（无隔振弹簧条件下），振动惯性力较大，传给基础的动载较大，势必会产生不稳定因素而且易使机件、铰支点损坏、振动噪音大。通常弹性连杆式振动输送机结构通常都采用隔振弹簧，使机架和参振槽体形成双质体型式；而振动形式仍为线性振动，有利于生产应用。弹性连杆式振动输送机广泛用于冶金、煤炭、建材、化工、食品等行业中粉状及颗粒状物料输送。
