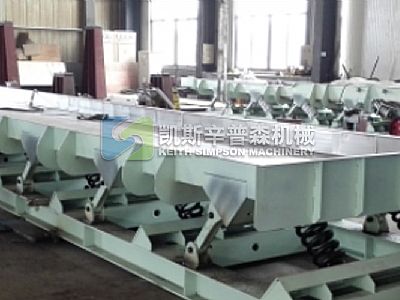

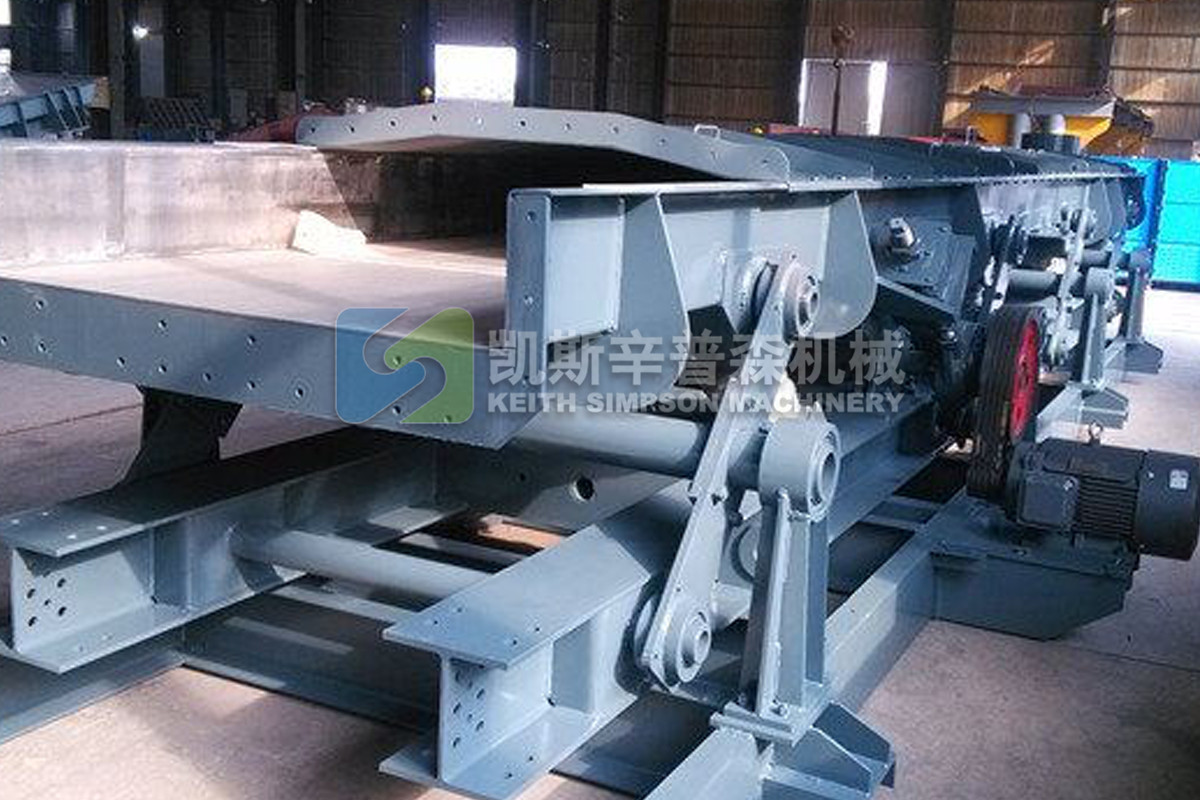

重型弹性连杆输送机

重型弹性连杆输送机 详细介绍

简介

        弹性连杆式振动输送机是一种实用性很强的振动输送机，特别对长距离输送和热工作的输送都体现了它的特点，该机在振动状态时具有平稳性和可靠性。
        重型弹性连杆输送机的宽度系列有900,1000,1100,1200,1400,16σ0等，弹性橡胶簧摆杄结构，重型钢簧支撑，偏心连杆拉簧采用组合式橡胶簧结构，选用专业重型调心滚子轴承，设备故障率低，几乎达到免维护使用。

结构组成

        弹性连杆式振动输送机的主要组成部分有输送槽、驱动装置、主振弹簧、导向杆、隔振弹簧、平衡底架、进料装置和卸料装置等。

1．激振器

        激振器用以产生周期性变化的激振力，是维持振动输送机往复运动的动力源，其激振力的大小，直接影响着输送槽的振幅。按照原理不同，可分为机械式、电磁式、液压式和气压式。

2．输送槽

        输送槽(输料管、承载体、槽体)与平衡底架(底架)它们是振动系统中的两个振动体，输送槽承载物料，做往复运动以输送物料，底架用以平衡槽体的惯性力，减少基础所受动载荷等。

3．主振弹簧与隔振弹簧

        主振弹簧和隔振弹簧是振动系统的弹性元件。弹性元件有时还包括传送激振力的连杆弹簧。主振弹簧(共振弹簧或蓄能弹簧)的作用是使振动输送机有适宜的近共振的工作点(即频率比)，使系统振动的动能和位能互相转化；隔振弹簧的作用是支承振动机构，减小系统传给基础的动载荷等。

4．导向杆

        导向杆的作用是使输送槽与平衡底架沿垂直于导向杆中心线作相对振动，并通过平衡底架支撑槽体的重量。导向杆常通过橡胶铰链与槽体和底架相连。

5．进料装置和卸料装置

        进料装置和卸料装置的作用是用来控制振动输送机的进料和出料，一般借助于软连接方式将其与设备固定部分相连接。

用途及特点

        1)在输送中可实现多点进料和多点排料

        2)具有良好的密封性,输送槽体可制作成矩形或圆形,进出料口采用柔性密封,可以防止环境对物料的污染,亦可以防止物料对环境的污染。

        3)对物料外形损坏非常小,由于物料在输送槽中呈微拋连续跳跃运动,物料在输送过程中不会受到外力挤压,所以物料物料在输送过程中外形损坏非常小,特别适合于外形要求较高物料的輸送。

        4)在输送过程中可实现多种工艺要求,如完成脱水、干燥、冷却、筛分、加热、保温、混匀。

        5)可输送热料,不锈钢制密封料槽采用通风冷却时可输送500℃物料,采用循环水冷却可输送1000°℃物料。

        6)弹性连杆输送机结构简单、润滑部件少,安装调整方便,维修工作量少,能耗低,操作安全,易于实现目动化控制。

        弹性连杄振动输送机适用于块状、粉粒状物料的输送,例如食品、化工原料、石英砂、矿石、矿粉、水泥熟料等。
