弹性连杆式输送机

弹性连杆式输送机 详细介绍

简介

        弹性连杆式输送机是一种近共振类振动机，是利用偏心轴（亦称曲柄）的回转，通过驱动连杆和主振动弹簧来带动参振槽体实现直线往复运动，而达到物料输送的一种直线振动输送机。该设备对物料的粒度，湿度没有太多的要求。因此该振动输送机适用范围大、适应性强。

结构及工作原理

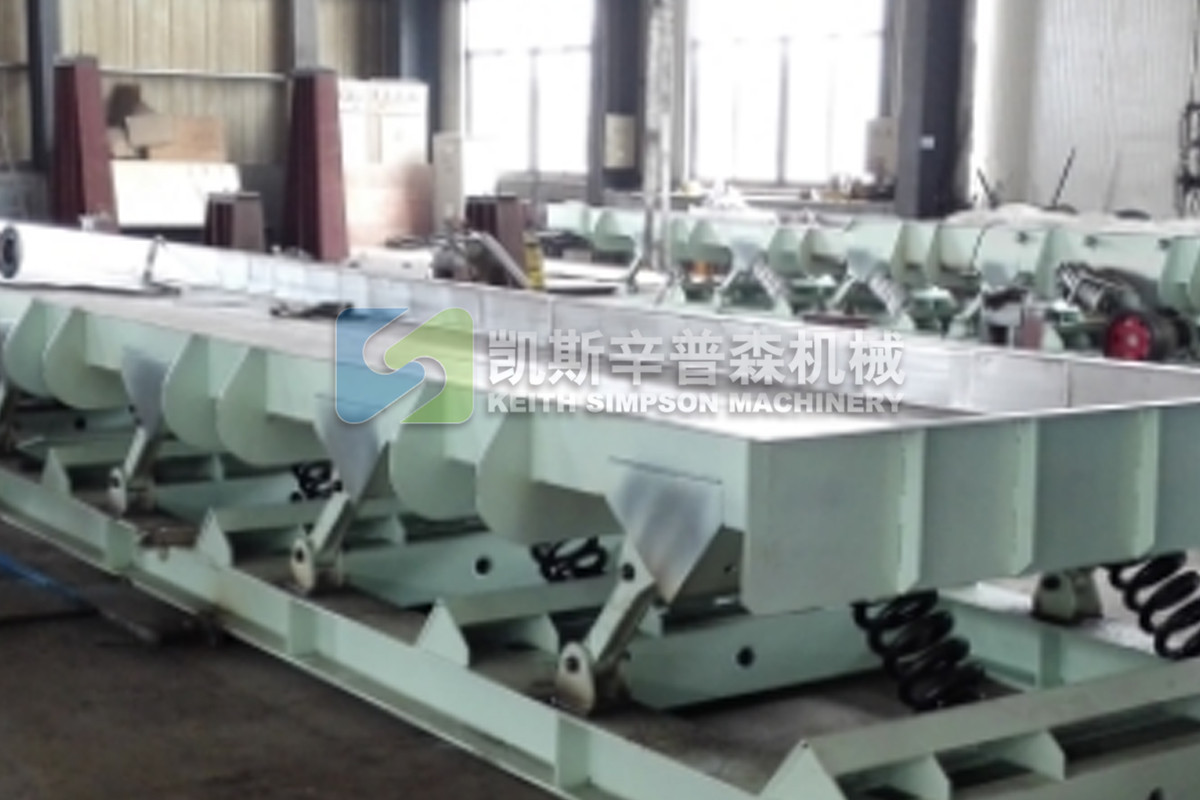

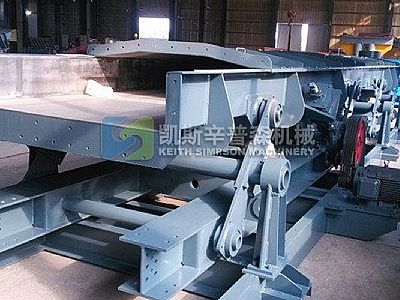

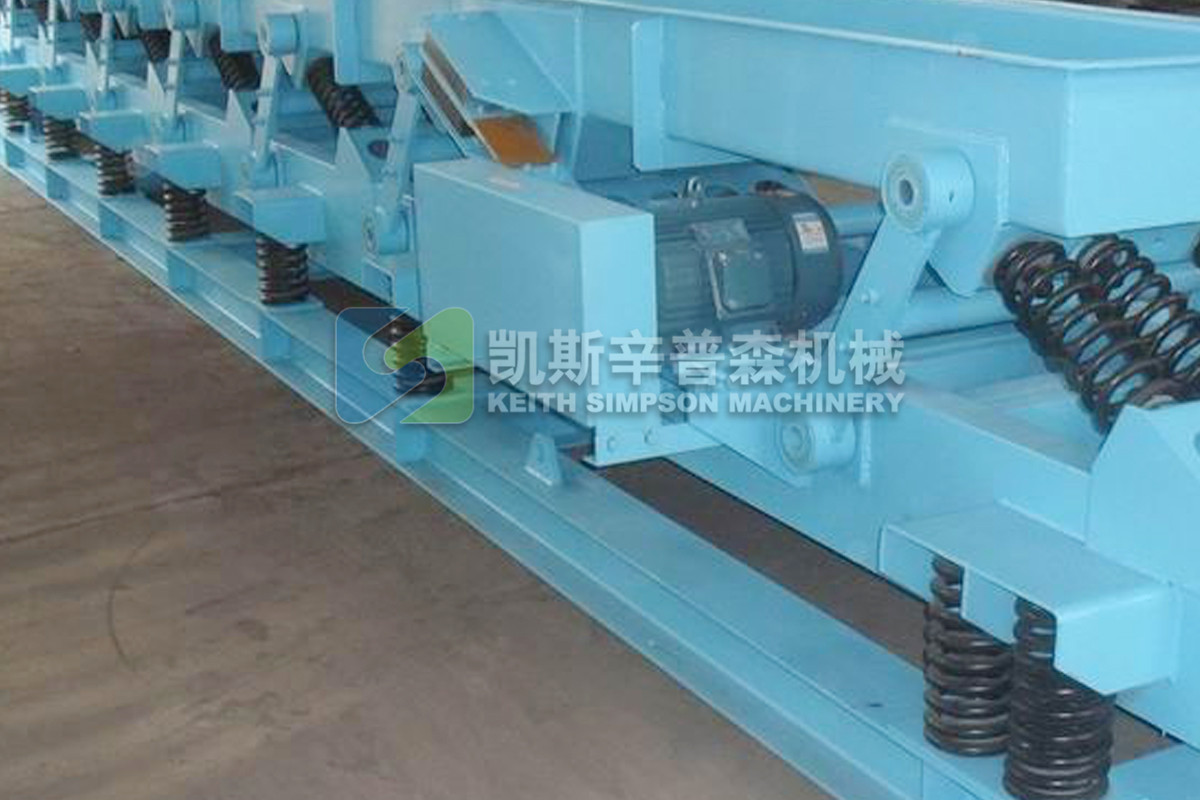

        弹性连杆式输送机是由传动装置、槽体、导向杆、主振弹簧、底架等几个部分组成。装于固定低架上的电动机通过V带与偏心轴连接，连杆一段装于轴的偏心上，另一端通过弹簧与槽体相连。槽体由倾斜放置的导向杆支承，导向杆的作用是限制槽体的运动方向的。槽体下方装有主振弹簧，其作用是使振动系统处在近共振状态下工作。

        当电动机通过三角胶带传动，带动偏心轴转动时，利用驱动连杆和主振弹簧来激振参振槽体沿一定激振方向作直线往复运动，从而带动物料、工作作定向抛掷运动来实现振动输送之目的。因为振动幅度是定值（即偏心轴的偏心距），所以振动状态时的稳定性好，所需激振力、功耗相对也较低，激振力传递稳定，能实现较长距离的输送及其他多种范围的应用。

特点及用途

弹性连杆式振动输送机产品特点：结构简单、安装、维修方便、能耗低、无粉尘溢散、噪音低等优点。

弹性连杆式振动输送机产品用途：广泛用于冶金、煤炭、建材、化工、食品等行业中粉状及颗粒状物料输送。
