弹性连杆式输送的安装与调试要点

2020-12-31

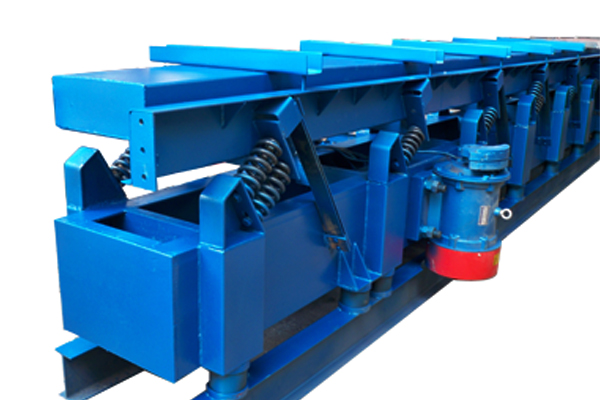

         弹性连杆式输送机是一种近共振类振动机,是利用偏心轴(亦称曲柄)的回转,通过驱动连杆和主振动弹簧来带动参振槽体实现直线往复运动,而达到物料输送的一种振动输送机。弹性连杆式输送机是一种实用性很强的振动输送机,该机在振动状态时具有平稳性和可靠性。弹性连杆式振动输送机具有低频率大振幅特点。

        弹性连杆式振动输送机为近共振类振动输送机,当振动输送机为单质体时(无隔振弹簧条件下),振动惯性力较大,传给基础的动载较大,势必会产生不稳定因素而且易使机件、铰支点损坏、振动噪音大。通常弹性连杆式振动输送机结构通常都采用隔振弹簧,使机架和参振槽体形成双质体型式;而振动形式仍为线性振动,有利于生产应用。



        弹性连杆式振动输送机的安装与调试要点:

        弹性连杆式振动输送机一般采用水平安装形式,亦可采用上倾或下倾式安装,倾斜角度不大于8°。机构形式为单质体时,应控制平衡配重的安装和地脚紧固件的紧固。机构形式为双质体时,应调整好隔振弹簧的安装可靠性及各连杆、主振弹簧及支撑摆杆(铰支链)的安装可靠。

        安装时注意各机件的安装精度和可靠性,隔振弹簧的安装尺寸及各组支撑摆件、支撑弹簧、铰支点、轴承座等均应有良好的安装精度和润滑。特别对驱动连杆的激振方向角的位置和主振弹簧,偏心轴的安装是构成激振力源的关键。这对振动输送机的输送效果很重要,对传动机构的安装如电动机三角胶带、皮带轮的安装和防护措施应可靠,因为各机件都在振动状态中工作,安装后的振动输送机应经过2小时的空载试验,对各运动机件和铰支点;紧固件、传动件要分别进行检查。在运转中检查其激振方向角、振幅和振动噪声,其结果应符合相关的设计要求和技术规定

        弹性连杆式输送机应进行空载试车2~3小时,对各运动构件、支点、传动件观察是否有异常或有异常声响,检查其激振方向角、振幅和振动噪音,其结果均应符合设计要求。
